VENTILAZIONE CENTRALIZZATA

RECUPERATORE DI CALORE
PORTATA max. 200 m3/h

Intelaiatura – Fatta in acciaio zincato, verniciata di bianco, con pareti doppie e isolata termo-acusticamente su tutti i lati (spessore 12 mm). Montaggio semplice e di facile manutenzione. Il pannello fronta- le rimovibile permette un accesso completo.

Scambiatore di calore Ampia superficie dello scambia- tore in materiale plastico, efficienza di recupero di calore fino al 90%. Tipi “ET” sono attrezzati con uno scambiatore di calore ad alta efficienza entalpico per il recupero umidità. Certificato TÜV, efficienza di recupero del calore DIBt fi- no a 116%.

Ventole – L’aria estratta e l’aria erogata sono gestite da due ventole centrifughe silenziose a basso consu- mo con motori EC a risparmio energetico. Non richiedono manutenzione e sono facili da rimuovere per pulirle.

Condotti – Connessione dei condotti dell’aria immessa, di scarico, estratta ed erogata con DN 125 al connettore montato in alto con guarnizione a labbro.

Filtro dell‘aria – L’aria pulita esterna mediante un filtro G4, inoltre è disponibile un filtro antipolline F7 (opzionale). Lato aria di scarico dello scambiatore di calore è previsto un filtro G4.

Funzionamento estivo – Dotazione di serie con funzione di by-pass automatico e coperchio scambiatore di calore.

Antigelo del scambiatore – Il controllo del gelo (di serie) regola automaticamente il volume del flusso d’aria e l’opzionale incorporata preriscaldamento elettrico (KWL-EVH 200 W, accessori).

Helios easyControls – La dotazione di serie con Helios easyControls permette la facile integrazione LAN del apparecchio KWL in una rete di PC. Il funzionamento del gruppo di ventilazione avviene confortevolmente at- traverso il menù Helios easyControls nel browser Web, su un PC / portatile in LAN o via tablet / smartphone nella WLAN – sia nella rete di casa o in viaggio via Internet.

RECUPERATORE DI CALORE
PORTATA max. 270 m3/h

Intelaiatura – Fatta in lamiera di acciaio zincato e verniciata di bianco. Interno in polistirene espanso di alta qualità per il massimo isolamen- to termico. Montaggio semplice e di facile manutenzione. Il pannello frontale rimovibile permette un accesso completo.

Scambiatore di calore Ampia superficie dello scambia- tore in materiale plastico, efficienza di recupero di calore fino al 90%. Tipi “ET” sono attrezzati con uno scambiatore di calore ad alta efficienza entalpico per il recupero umidità. Certificato TÜV, efficienza di recupero del calore DIBt fi- no a 116%.

Ventole – L’aria estratta e l’aria erogata sono gestite continuamente da due ventole centrifughe silenziose a basso consumo con motori EC a risparmio energetico e portata a regolazione costante, anche in caso di cambi di pressione nel si- stema. Non necessitano di ma- nutenzione e sono facilmente ac- cessibili dalla parte frontale

Condotti – Connessione dei condotti dell’aria immessa, di scarico, estrat- ta ed erogata con DN 160 al connettore montato in alto con guarnizione a labbro.

Filtro dell‘aria – Eroga l’aria esterna di rinnovo, dopo averla purificata con un fil- tro G4. L’aria estratta attraversa un filtro G4 prima di passare at- traverso lo scambiatore di calore. E’ disponibile un filtro anTi- polline aggiuntivo F7 (indispen- sabile per le case-passive). Un filtro bypass G4 è incluso nella dotazione di serie.

Funzionamento estivo – Dotazione di serie con funzione di by-pass automatico e coperchio scambiatore di calore.

Antigelo del scambiatore – La protezione del gelo (di serie) regola automaticamente il volume del flusso d’aria e il preriscaldamento esterno .È controllato tramite il modulo di espansione (KWL-EM, accesso- ri). Prima del preriscaldatore si deve mettere un filtro aria G4 (LFBR 160 G4, accessori).

Helios easyControls – La dotazione di serie con Helios easyControls permette la facile integrazione LAN del apparecchio KWL in una rete di PC. Il funzio- namento del gruppo di ventilazione avviene confortevolmente attraverso il menù Helios easyControls nel browser Web, su un PC/ portatile in LAN o via tablet/ smartphone nella WLAN – sia nella rete di casa o in viaggio via Internet.

RECUPERATORE DI CALORE
PORTATA max. 300 m3/h

Intelaiatura – Fatta in acciaio zincato, verniciata di bianco, con pareti doppie e isolata termo-acusticamente su tutti i lati (spessore 12 mm). Montaggio semplice e di facile manutenzione. Il pannello frontale rimovibile permette un acces- so completo.

Scambiatore di calore Ampia superficie dello scambia- tore in materiale plastico, efficienza di recupero di calore fino al 90%. Tipi “ET” sono attrezzati con uno scambiatore di calore ad alta efficienza entalpico per il recupero umidità.

Ventole – L’aria estratta e l’aria erogata sono gestite da due ventole centri- fughe silenziose a basso consumo con motori EC a risparmio energetico. Non richiedono manutenzione e sono facili da rimuovere per pulirle.

Condotti – Connessione dei condotti dell’aria immessa, di scarico, estratta ed erogata con DN 125 al connettore montato in alto con guarnizione a labbro..

Filtro dell‘aria – Dotazione di serie con funzione di by-pass automatico e coperchio scambiatore di calore.

Funzionamento estivo – Dotazione di serie con funzione di by-pass automatico e coperchio scambiatore di calore.

Antigelo del scambiatore – Il controllo del gelo (di serie) rego- la automaticamente il volume del flusso d’aria e l’opzionale incor- porata preriscaldamento elettrico.

Helios easyControls – La dotazione di serie con Helios easyControls permette la facile integrazione LAN del apparecchio KWL in una rete di PC. Il funzionamento del gruppo di ventilazione avviene confortevolmente attraverso il menù Helios easyControls nel browser Web, su un PC/ portatile in LAN o via tablet/ smartphone nella WLAN sia nella rete di casa o in viaggio via Internet

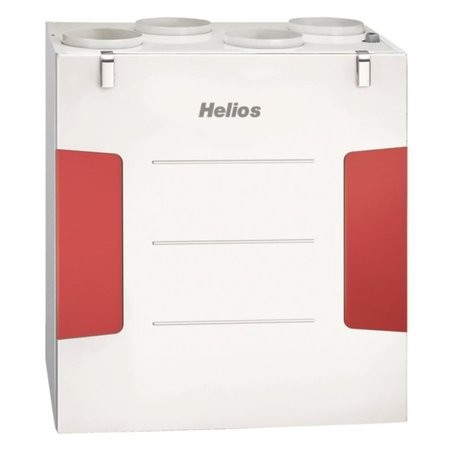

HELIOS APPARECCHI COMPATTI CON RECUPERO DI CALORE

KWL EC 200W – KWL EC 300 W – KWL EC 500 W

Apparecchi compatti con recupero di calore
Apparecchi compatti con recupero di calore per l’aerazione e ventilazione centralizzate di case e appartamenti. Helios dotato di Helios easy- Controls, il concetto di controllo innovativo per la facile connessione alla rete e web browser. Disponibile con scambiatori di calore ad alta efficienza di plastica o scambiatore di calore entalpico per il recupero dell’umidità aggiuntivo. L’aria estratta e l’aria erogata sono gestite da due ventole centrifughe silenziose a basso consumo con motori EC a risparmio energetico. Non richiedono manutenzione e sono facili da rimuovere per pulirle.
L’aria pulita esterna é dotata mediante un filtro G4, inoltre è disponibile un filtro anTipolline F7 (opzionale). Dal lato dell’ aria di scarico dello scambiatore di calore è previsto un filtro G4.
Ampia superficie dello scambiatore in materiale plastico, efficienza di recupero di calore fino al 90%. Tipi “ET” sono attrezzati con uno scambiatore di calore ad alta efficienza entalpico per il recupero umidità. Certificato TÜV, efficienza di recupero del calore DIBt fino a 116%

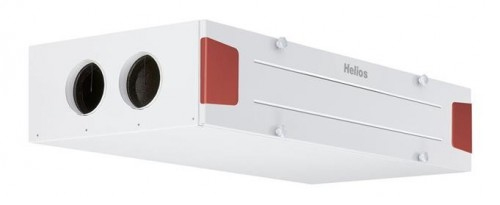

HELIOS APPARECCHI COMPATTI A SOFITTO CON RECUPERO DI CALORE

KWL EC 220 D – KWL EC 340 D W – KWL EC 700 D – KWL EC 1400 D – KWL EC 2000 D

Apparecchi compatti a soffitto o controsoffitto con recupero di calore
Apparecchi compatti con recupero di calore per l’aerazione e ventilazione centralizzate di case e appartamenti. Helios dotato di Helios easy- Controls, il concetto di controllo innovativo per la facile connessione alla rete e web browser. Disponibile con scambiatori di calore ad alta efficienza di plastica o scambiatore di calore entalpico per il recupero dell’umidità aggiuntivo. L’aria estratta e l’aria erogata sono gestite da due ventole centrifughe silenziose a basso consumo con motori EC a risparmio energetico. Non richiedono manutenzione e sono facili da rimuovere per pulirle.
L’aria pulita esterna é dotata mediante un filtro G4, inoltre è disponibile un filtro anTipolline F7 (opzionale). Dal lato dell’ aria di scarico dello scambiatore di calore è previsto un filtro G4.
Ampia superficie dello scambiatore in materiale plastico, efficienza di recupero di calore fino al 90%. Tipi “ET” sono attrezzati con uno scambiatore di calore ad alta efficienza entalpico per il recupero umidità. Certificato TÜV, efficienza di recupero del calore DIBt fino a 116%

HELIOS KWL MULTIZONEBOX

Per la prima volta KWL MultiZoneBox combina le funzioni di controllo della portata, insonorizzazione e distribuzione dell’aria in un’unità compatta – e tutto ciò per mandata e ritorno! In combinazione con un dispositivo di ventilazione centralizzato KWL MultiZoneBox garantisce un silenzio quasi al 100% per la ventilazione richiesta. Ogni box ha una regolazione autonoma, permettendo così di rispettare i desideri di flusso d’aria dell’utente.
La MultiZoneBox viene regolata da una regolazione ECO, un elemento di controllo touch o tramite un ulteriore sensore di gas di miscelazione (VOC), che fornisce all’utente indipendentemente dall’utente la migliore qualità dell’aria in stanza.

Quali sono i vantaggi della nuova MultiZoneBox?

• poco tempo per la pianificazione
una box al posto di tanti componenti singoli
• compatezza della box
un risparmio di posto fino a 50 % da un’installazione comune
•ino a 20 % di risparmio sui costi del prodotto e di montaggio
• tempo di installazione minimale
montaggio veloce e sicuro grazie a gli angoli di montaggio

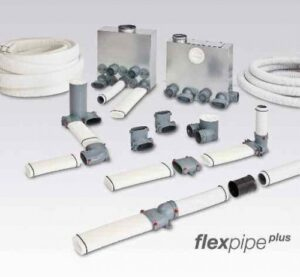

HELIOS FLEXPIPE “PLUS”

Rotondo, Ovale. ha importanza?
Helios offre una novitá anche nei sistemi di distribuzione dell´aria , questa novitá rende illimitata la flessibiltá nei cantieri e in ambito di progettazione. Dal sistema FlexPipe® nasce il sistema FlexPipe “Plus”, il plus sta per l´integrazione del tubo circolare certificato al tubo ovale che grazie allo stesso diametro idraulico e la stessa perdita di pressione possono essere combinati tra di loro.

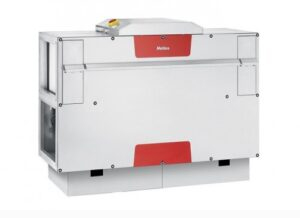

HELIOS APPARECCHI A PAVIMENTO

KWL EC 800S – KWL EC 1200 S – KWL EC 1800 S – KWL EC 2600 S

Apparecchi di ventilazione centralizzata con recupero di calore, versione verticale
Apparecchio compatto con recupero di calore, poco ingombrante installazione a pavimento (Standing). adatto di edifici abitativi , industriali e commerciali. Certificato secondo gli standard di casa-passiva. Disponibile con plastica ad alta efficienza. Con uno scambiatore di calore in Alluminio ad alta efficienza. L’aria estratta e l’aria erogata sono gestite da due ventole centrifughe silenziose a basso consumo con motori EC a risparmio energetico. Non richiedono manutenzione e sono facili da rimuovere per pulirle.
Attrezzatura di serie: L’aria erogata viene purificata da un filtro F7, mentre quella estratta attraversa un filtro F5 prima di entrare nello scambiatore. Viene monitorata la pressione di tutti i filtri, che sono inoltre di facile rimozione.
Ampia superficie dello scambiatore in materiale plastico, efficienza di recupero di calore fino al 90%. Smontaggio con poche mosse.

CLEVER VAV

Cassetta di ventilazione residenziale a doppio flusso. Sono presenti tre taglie : Ø100, Ø125, Ø160

CARATTERISTICHE PRINCIPALI:
• Cassetta zincata 10/10 doppio condotto
• Parte silenziante con silenziatore alveolare L = 700 mm

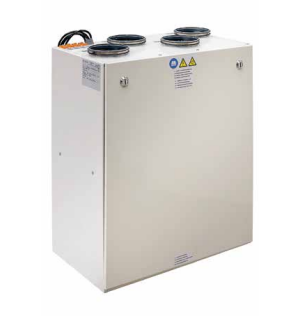

MINI-V

Unità di VMC con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass totale per free-cooling ad azionamento automatico

CARATTERISTICHE:
INVOLUCRO
• Struttura autoportante con pannelli sandwich, in lamiera verniciata bianca, lastra isolante polietilene sp. 10 mm e lastra fono e termoisolante sp. 2 mm

CONFIGURAZIONE ED INSTALLAZIONE
• Verticale: a parete
• Nei mobili cucina, a scomparsa

SCAMBIATORE DI CALORE
• In controcorrente, alta efficienza, in Alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Elettronici EC plug fans ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione coarse 65% (G4) / rinnovo ePM2,5 70% (F7)
• Avviso filtri sporchi: conta ore

OPZIONI DISPONIBILI
• Pre-riscaldamento elettrico (interno)
• Modulo silenziatore

GAMMA
1 modello con portata aria 260 m³/h

CLASSE ENERGETICA (con controllo EVO-PH)
• classe A

MICRO-REV

Unità di VMC con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass totale per free-cooling ad azionamento automatico

CARATTERISTICHE:
INVOLUCRO
• Struttura autoportante in pannelli sandwich, in lamiera plastificata grigia, isolati in schiuma poliuretanica iniettata, sp. 25 mm 42 kg/m³

CONFIGURAZIONE ED INSTALLAZIONE
• Verticale: a parete

SCAMBIATORE DI CALORE
• In controcorrente, alta efficienza, in Alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Elettronici EC plug fans ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (G4) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-trattamento ad acqua o elettrico (a canale)

GAMMA
1 modello con portata aria 230 m³/h

CLASSE ENERGETICA (con controllo EVO-PH)
• classe A

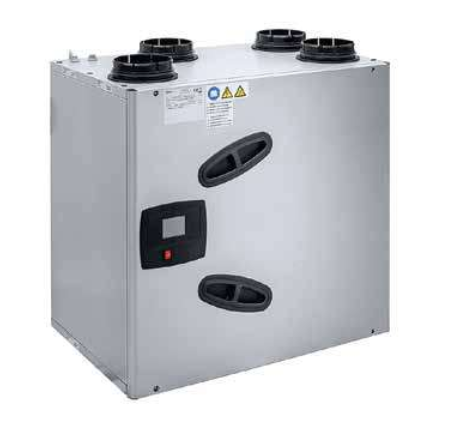

MEDIUM-V

Unità di VMC con recupero di calore ad alta efficienza
• Configurabile in cantiere (condotti aria ripresa / mandata nella parte superiore o inferiore)
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass totale per free-cooling ad azionamento automatico.
Possibilità di avere la versione con scambiatore Entalpico

CARATTERISTICHE:
INVOLUCRO
• Struttura autoportante in pannelli sandwich, in lamiera plastificata grigia, isolati in schiuma poliuretanica iniettata, sp. 25 mm 42 kg/m³
• L’interno del REVERSUS 1 e 2 è in polipropilene espanso (materiale che assicura un elevato grado di isolamento termico tra i flussi d’aria) mentre l’interno del REVERSUS 3 è in Aluzinc.

CONFIGURAZIONE ED INSTALLAZIONE
• Verticale: a parete
• Configurabile in cantiere (condotti aria)

SCAMBIATORE DI CALORE
• In controcorrente, alta efficienza, in PP
• versione con scambiatore Entalpico
• Sbrinamento automatico

MOTOVENTILATORI
•Elettronici EC plug fans ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (G4) / rinnovo ePM2,5 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-trattamento ad acqua o elettrico (a canale)

GAMMA
• 3 modelli con portate aria 325, 460 e 600 m³/h

CLASSE ENERGETICA (con controllo EVO-PH)
• classe A

CLASSE ENERGETICA REVERSUS-ENT (con controllo EVO-PH)
• B

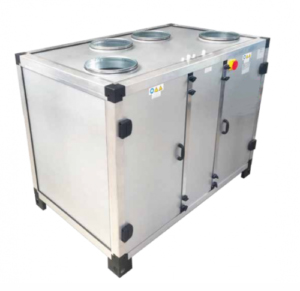

MAXI-V

Unità di VMC con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)

CARATTERISTICHE:
INVOLUCRO
• Struttura autoportante con pannelli sandwich isolati in schiuma poliuretanica iniettata, struttura esterna e parti interne in Aluzinc sp. 36 mm e densità 42 kg/m³

CONFIGURAZIONE ED INSTALLAZIONE
• Verticale: parete
• Attacchi nella parte superiore

SCAMBIATORE DI CALORE
• Controcorrente, alta efficienza, alluminio, certificato Eurovent
• Sbrinamento automatico
• By-pass TOTALE automatico
• Disponibile scambiatore entalpico

MOTOVENTILATORI
• Elettronici EC plug fans ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-riscaldamento ad acqua o elettrico (a canale)

GAMMA
• 1 modello con portata aria 690 m³/h
• CLASSE ENERGETICA (con controllo CTR08-PH): A

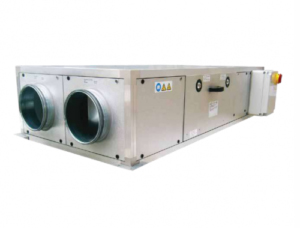

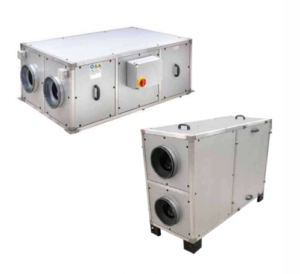

SLIM 1/2

Unità di VMC con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass totale per free-cooling ad azionamento automatico
• Inserita nella lista CasaClima / KlimaHaus® (SLIM 2)

CARATTERISTICHE:
INVOLUCRO
• Struttura autoportante in pannelli sandwich isolati in schiuma poliuretanica iniettata; struttura esterna e parti interne in Aluzinc® sp. 22 mm e densità 42 kg/m³

CONFIGURAZIONE ED INSTALLAZIONE
• Orizzontale: in controsoffitto, a pavimento
• Verticale: a parete (condotti verticali) • Triplo scarico condensa

SCAMBIATORE DI CALORE
• In controcorrente, alta efficienza, in Alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Elettronici EC plug fans, ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (G4) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-trattamento ad acqua o elettrico (a canale)
• Pre-riscaldamento elettrico (interno)

GAMMA
• 2 modelli con portate aria 145 e 220 m³/h

CLASSE ENERGETICA (con controllo EVO-PH)
• classe A

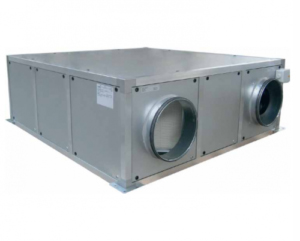

SLIM 3-4

Unità di VMC con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass totale per free-cooling ad azionamento automatico

CARATTERISTICHE:
INVOLUCRO
• Struttura autoportante in pannelli sandwich isolati in schiuma poliuretanica iniettata; struttura esterna e parti interne in Aluzinc® sp. 25 mm e densità 42 kg/m³

CONFIGURAZIONE & INSTALLAZIONE
• Orizzontale: in controsoffitto, a pavimento

SCAMBIATORE DI CALORE
• In controcorrente, alta efficienza, in Alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Elettronici EC plug fans, ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM2,5 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-trattamento ad acqua o elettrico (a canale)
• Pre-riscaldamento elettrico (a canale)

GAMMA
• 2 modelli con portate aria 325 e 460 m³/h

CLASSE ENERGETICA (con controllo EVO-PH)
• HRE-RES 1: classe A; HRE-RES 2: classe B

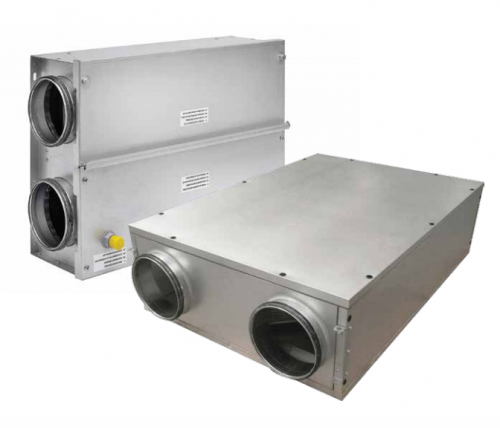

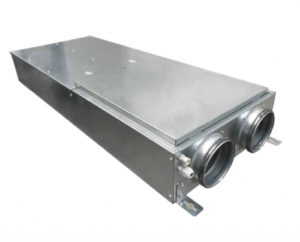

JD

Modulo di recupero calore ad alta efficienza, per impianti collettivi
– Recuperatore passivo (scambiatore e filtri, senza ventilatori)

CARATTERISTICHE:
INVOLUCRO
• Struttura autoportante in Aluzinc® parti interne ed esterne, isolata internamente
• Doppio scarico condensa

CONFIGURAZIONE ED INSTALLAZIONE
• Orizzontale: in contro-soffitto

SCAMBIATORE DI CALORE
• In controcorrente, alta efficienza, in PP

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (G4) / rinnovoePM1 70% (F7) per JD 1 e JD 2
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7) per JD 3 e JD 4

GAMMA
• 4 modelli con portate aria di 110, 200, 320 e 510 m³/h

4 unità ventilanti centralizzate a servizio dell’edificio (condominio o case plurifamiliari) o della colonna, abbinati a recuperatori passivi JD (scambiatore e filtri), uno ogni appartamento.

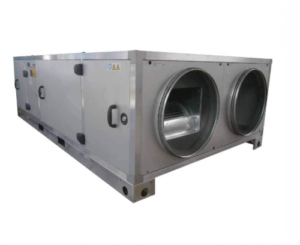

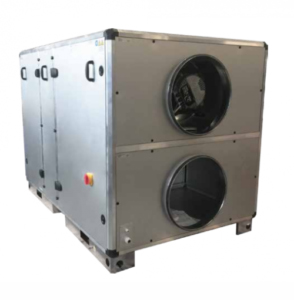

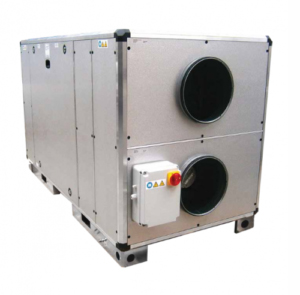

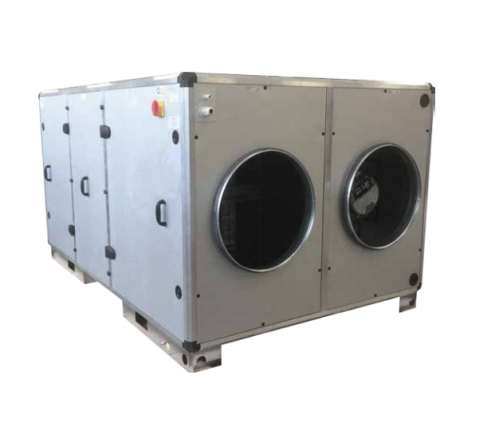

RMEB-EC

Unità di VMC con recupero di calore a media efficienza
– By-pass per free-cooling ad azionamento automatico
– Soddisfa i requisiti ErP-2018

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc, (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata sp. 25 mm e densità 42 kg/m³
• Telaio in profilati estrusi di alluminio

CONFIGURAZIONE & INSTALLAZIONE
• Orizzontale

SCAMBIATORE DI CALORE
• In controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

VENTILATORI
• Ventilatori elettronici EC

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali (versioni con controlli EVO)

OPZIONI DISPONIBILI
• Versioni Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina) o scheda semplificata
• Pre-riscaldamento elettrico, post riscaldamento ad acqua (AC) o elettrico, post trattamento (AF/AC o gas) a canale
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• 5 modelli con portate aria da 300 a 4.000 m³/h

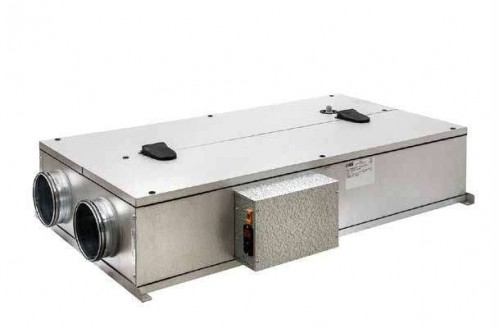

RMEB-ED

Unità di VMC con recupero di calore a media efficienza
• By-pass per free-cooling ad azionamento automatico
• Soddisfa i requisiti ErP-2018

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc, (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata sp. 25 mm e densità 42 kg/m³
• Telaio in profilati estrusi di alluminio

CONFIGURAZIONE & INSTALLAZIONE
• Orizzontale

SCAMBIATORE DI CALORE
• In controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI – 230V-1-50/60Hz
• Elettronici centrifughi AC a 3 o 4 velocità

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali (versioni con controlli EVO)

OPZIONI DISPONIBILI
• Versioni Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina) o scheda semplificata
• Pre-riscaldamento elettrico, post riscaldamento ad acqua (AC) o elettrico, post trattamento (AF/AC o gas) a canale
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• 5 modelli con portate aria da 300 a 4.000 m³/h

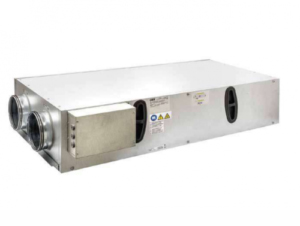

RME-EC H/V

Unità di VMC con recupero di calore a media efficienza
• Soddisfa i requisiti ErP-2018

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc®, (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata sp. 25 mm e densità 42 kg/m³
• Telaio in profilati estrusi di alluminio

CONFIGURAZIONE & INSTALLAZIONE
• Orizzontale o verticale

SCAMBIATORE DI CALORE
• In controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI – 230V-1-50/60Hz
• Ventilatori EC

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post riscaldamento (interno) ad acqua (AC) o elettrico
• Versioni Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• Pre-riscaldamento elettrico (interno)
• Post raffredamento (AF) a canale
• Post trattamento (AF/AC o gas) a canale
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• 4 modelli con portate aria da 300 e 2.600 m³/h

H = disposizione orizzontale V = disposizione verticale

RCT-H

Unità di ventilazione con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass totale per free-cooling ad azionamento automatico

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc® (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata densità 42 kg/m³. Spessore 25 mm
• Telaio in profilati estrusi di alluminio

CONFIGURAZIONE & INSTALLAZIONE
• Orizzontale, all’interno

SCAMBIATORE DI CALORE
• In controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Ventilatori EC ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-trattamento (interno) acqua (AC/AF), gas o elettrico
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• 4 modelli con portate aria da 700 a 3.000 m³/h

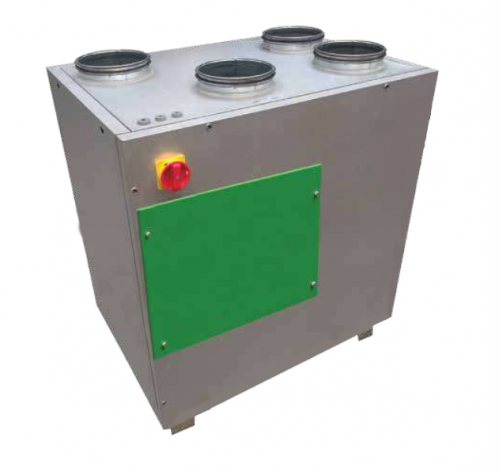

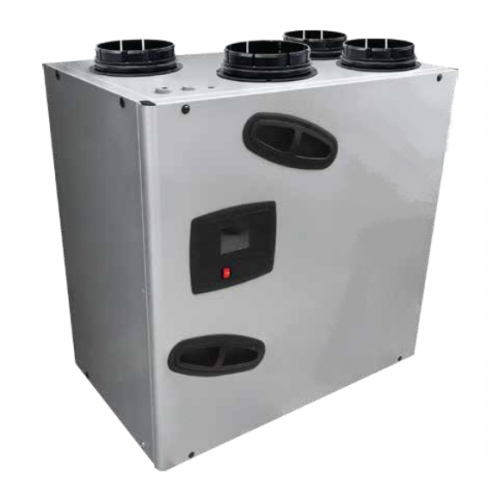

RCT-V

Unità di ventilazione con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass per free-cooling ad azionamento automatico

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc®, (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata densità 42 kg/m³ spessore 36 mm
• Telaio in profilati estrusi di alluminio

CONFIGURAZIONE & INSTALLAZIONE
• Verticale, all’interno

SCAMBIATORE DI CALORE
• In controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Ventilatori EC ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-trattamento (interno) acqua (AC/AF), gas o elettrico
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• 6 modelli, portate aria da 700 a 5.300 m³/h

RCI

Unità di ventilazione con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass per free-cooling ad azionamento automatico

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc®, (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata densità 42 kg/m³ spessore 36 mm
• Telaio in profilati estrusi di alluminio

CONFIGURAZIONE & INSTALLAZIONE
• Orizzontale a pavimento

SCAMBIATORE DI CALORE
• In controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Ventilatori EC ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-trattamento (interno) acqua (AC/AF), gas o elettrico
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• 4 modelli, portate aria da 1000 a 5.600 m³/h

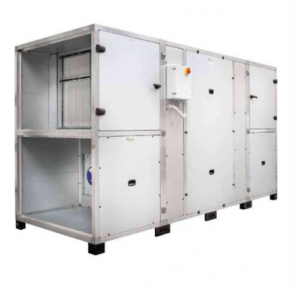

UTA

Unità di ventilazione con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass per free-cooling ad azionamento automatico

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc®, (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata sp. 45 mm e densità 42 kg/m³
• Telaio in profilati estrusi di alluminio

CONFIGURAZIONE & INSTALLAZIONE
• Orizzontale a pavimento

SCAMBIATORE DI CALORE
• In controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Ventilatori EC ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post riscaldamento ad acqua (AC, AT) o elettrico (interno)
• Pre riscaldamento elettrico (interno)
• Moduli aggiuntivi: batterie ad acqua fredda o gas, silenziatori, altri utilizzi
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• 2 modelli, portate aria da 8000 a 13.000 m³/h

UVR & UVR-TOP

Unità di ventilazione con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass totale per free-cooling ad azionamento automatico – Scambiatore rotativo

CARATTERISTICHE:
INVOLUCRO
• Telaio in profilati d’alluminio estruso e pannelli sandwich, 45 mm di spessore, isolati in schiuma poliuretanica. I pannelli ed i componenti interni
sono realizzati in Aluzinc

CONFIGURAZIONE & INSTALLAZIONE
• A pavimento

SCAMBIATORE DI CALORE
• Rotativo in controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Ventilatori EC ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-riscaldamento ad acqua (AC) o elettrico
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• Disponibile in 6 modelli con portate aria da 100 a 7.000 m³/h
• 2 versioni: la versione standard T3 TB3 e, su rischiesta, la versione con taglio termico T2 TB2

ROTOR-H EC

Unità di ventilazione con recupero di calore ad alta efficienza
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)
• By-pass totale per free-cooling ad azionamento automatico – Scambiatore rotativo

ROTOR uscirà di produzione a fine anno

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc®, (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata sp. 36 mm densità 42 kg/m³
• Telaio in profilati estrusi di allumini

CONFIGURAZIONE & INSTALLAZIONE
• Orizzontale a pavimento

SCAMBIATORE DI CALORE
• Rotativo in controcorrente ad alta efficienza, in alluminio, certificato Eurovent
• Sbrinamento automatico

MOTOVENTILATORI
• Ventilatori EC ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (M5) / rinnovo ePM1 70% (F7)
• Avviso filtri sporchi: gestito da pressostati differenziali

OPZIONI DISPONIBILI
• Post-trattamento (interno) acqua (AC/AF), gas o elettrico
• Griglie, serrande, silenziatori e valvole H2O

GAMMA
• 4 modelli con portate aria da 900 a 6.000 m³/h

Nello scambiatore rotativo l’aria calda esausta cede calore al rotore e poi espulsa; lo scambiatore ruotando viene attraversato dall’aria fresca in ingresso, che riceve il calore accumulato dallo scambiatore metallico ed immessa nei locali. La velocità di rotazione è 5 – 10 R.P.M. e può essere regolata per ottimizzare lo scambio termico. Un recuperatore con scambiatore rotativo permette un ingombro ridotto (scambiatore più piccolo rispetto a quello statico) e basse perdite di carico; presenta meno problemi di condensa / congelamento quindi è ideale per climi sfavorevoli; per contro ha un rendimento leggermente inferiore, può richiedere più manutenzione (organo in movimento) e consente un leggero trafilamento tra i flussi (non perfetta tenuta). Realizzato in alluminio, è disponibile anche la ruota entalpica.

DEU REC

Unità di deumidificazione e rinnovo dell’aria con recupero di calore ad alta efficienza
• In abbinamento con sistemi di raffrescamento radiante
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)

CARATTERISTICHE:
INVOLUCRO
• Struttura autoportante in lamiera Aluzinc® (struttura esterna e parti interne); sopra e sotto in lamiera singola (isolata), fianchi in doppia pannellatura spessore 22 mm e densità 42 kg/m³

CONFIGURAZIONE E INSTALLAZIONE
• Orizzontale a contro-soffitto

PANNELLO DI CONTROLLO
• Contatto pulito per avvio/arresto deumidifica (se gestita da sistema esterno)
• Sonda UR integrata (a bordo macchina) per gestione deumidifica, disattivabile da controllo
• Comando integrazione potenza sensibile estiva e invernale

SCAMBIATORE DI CALORE
• In controcorrente ad alta efficienza, in PP
• Sbrinamento automaticoo

MOTOVENTILATORI
• Ventilatori EC ad alta efficienza

FILTRI – classificati secondo ISO 16890
• Estrazione Coarse 65% (G4) / rinnovo ePM1 70% (F7) / ricircolo ePM1 70% (F7)
• Avviso filtri sporchi: conta ore

OPZIONI DISPONIBILI
• Sonda CO2 e VOC/ CO2 – Versione ad acqua refrigerata: DEH-IDRONICO

COMPRESSORE FRIGORIFERO
• Ermetico, gas R410A

GAMMA
• DEH 1: portate 150 VMC – 300 deumidifica m3/h -DEH 2: portate 250 VMC – 500 deumidifica m3/h

CLASSE ENERGETICA
• classe B

Per abbinamento a raffrescamento radiante; se il livello di umidità è troppo elevato, per evitare la condensa non posso raffrescare; inverno: VMC, estate: VMC + deumidifica. L’unità DEH può essere installata anche a servizio di impianti esistenti. Il problema dell’umidità va risolto più rapidamente possibile: in modalità deumidifica la portata d’aria raddoppia rispetto alla modalità VMC; è previsto un attacco aggiuntivo per il ricircolo (rispetto alle unità VMC): tutta l’aria (VMC + ricircolo) è destinata alla deumidifica. Nella versione entalpica, l’U.R. viene controlla più rapidamente rispetto all’azione del deumidificatore diminuendone il carico del compressore.

DEU REC B

Unità di climatizzazione aria/aria con recupero di calore, a media efficienza
• Con circuito termodinamico, in pompa di calore
• Versione Plug n’ play (quadro elettrico e controllo pre-cablati a bordo macchina)

CARATTERISTICHE:
INVOLUCRO
• Cassa in doppia pannellatura in Aluzinc®, (parti interne ed esterne) sandwich su isolante in schiuma poliuretanica iniettata sp. 25 mm densità 42 kg/m³
• Telaio in profilati estrusi di alluminio
• Vasca raccogli condensa inox

CONFIGURAZIONE E INSTALLAZIONE
• Orizzontale a soffitto o a pavimento

SCAMBIATORE DI CALORE
• A flussi incrociati in alluminio, certificato Eurovent
• Strategia anti-gelo

MOTOVENTILATORI
• Ventilatori centrifughi ad alta efficienza (ErP-2015)
• Ventilatori ad 1 o (opzionale) 2 velocità

FILTRI – classificati secondo ISO 16890
• Estrazione ePM10 50% (G4) / rinnovo ePM2,5 70% (F7)

OPZIONI DISPONIBILI
• Avviso filtri sporchi: gestito da pressostati differenziali
• Griglie, serrande, silenziatori e valvole H2O

COMPRESSORE FRIGORIFERO
• Ermetico scroll, gas R407C

GAMMA
• 3 modelli con portate aria 1.500, 2.500 e 3.500 m³/h

Con pompa di calore, per il ricambio dell’aria con neutralizzazione dei carichi termici esterni.
