POMPE E MOTORI SOMMERSI

IDEA

DATI TECNICI
Portata minima e massima: da 0,4 m3/h a 2,4 m3/h
Prevalenza: 90 m
Massima profondità di immersione: 20 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Temperatura min. e max. del liquido: da +0°C a+35°C
Flangiatura o filettatura di mandata: 1”
Diametro massimo della pompa: 93 mm
Materiale di costruzione girante/i: ottone
Numero massimo di avviamenti l’ora: 20/h
Grado di protezione del motore: IP 68
Classificazione termica dell’isolamento del motore: F
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Lunghezza cavo di alimentazione e tipo di spina: 15 m H07RN-F
senza spina
Tipo di installazione possibile: solo verticale
Escursioni speciali disponibili a richiesta: tensioni e frequenze diverse,
lunghezza del cavo diversa

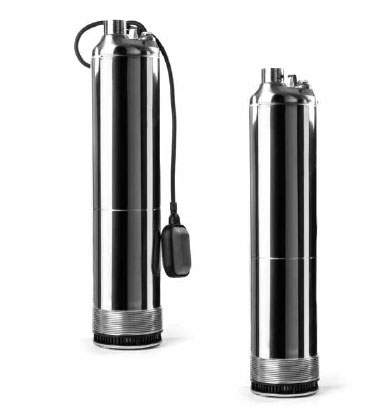

DIVER – DIVER HF

DATI TECNICI
Portata minima e massima: da 0,6 m3/h a 12 m3/h
Prevalenza massima: 96 m
Massima profondità di immersione: 20 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Massima quantità di sabbia: 50 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a +35°C
Diametro massimo della pompa: 127 mm
Diametro bocca di mandata: 1” 1/4
Numero massimo di avviamenti: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Materiale di costruzione girante/i: tecnopolimero
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: 10 m H07RN-F senza spina
Tipo di installazione possibile: solo verticale
Versioni speciali disponibili a richiesta: tensioni e frequenze diverse,
lunghezza del cavo diversa

PULSAR

DATI TECNICI
Portata minima e massima: da 0,9 m3/h a 7,2 m3/h
Prevalenza massima: 86 m
Massima profondità di immersione: 20 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive, non
viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Massima quantità di sabbia: 50 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a +40°C
Diametro massimo della pompa: 138 mm
Diametro bocca di mandata: 1” 1/4 GAS
Numero massimo di avviamenti: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Materiale di costruzione girante/i: tecnopolimero
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: 20 m H07RN-F con spina
Tipo di installazione possibile: fissa o portatile, verticale e orizzontale
Versioni speciali disponibili a richiesta: tensioni e frequenze diverse,
lunghezza del cavo diversa, spine diverse
Certificazioni: ACS

PULSAR DRY

DATI TECNICI
Portata minima e massima: da 0,9 m3/h a 7,2 m3/h
Prevalenza massima: 86 m
Massima profondità di immersione: 20 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Massima quantità di sabbia: 50 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a +40°C
Diametro massimo della pompa: 138 mm
Diametro bocca di mandata: 1” 1/4 GAS
Numero massimo di avviamenti: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Materiale di costruzione girante/i: tecnopolimero
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: 15 m H07RN-F con spina
Tipo di installazione possibile: fissa o portatile in posizione verticale
Versioni speciali disponibili a richiesta: tensioni e frequenze diverse,
lunghezza del cavo diversa, spine diverse
Certificazioni: ACS

DIVER 6

DATI TECNICI
Portata minima e massima: da 1 m3/h a 5,4 m3/h
Prevalenza massima: 46 m
Massima profondità di immersione: 12 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Temperatura del liquido supportata min. e max.: da +0°C a +35°C
Diametro massimo della pompa: 150 mm
Diametro bocca di mandata: 1” (fornito di serie con un raccordoriduttore
a quattro sezioni)
Numero massimo di avviamenti: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Materiale di costruzione girante/i: tecnopolimero
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: non disponibile
Cavo di alimentazione (m) e spina: 15 m H07RNF con spina
Tipo di installazione possibile: fissa o portatile solo verticale
Versioni speciali disponibili a richiesta: cavi di lunghezza diversa,
spine diverse, versione non automatica

DIVERTRON

DATI TECNICI
Portata minima e massima: da 1 m3/h a 5,4 m3/h
Prevalenza massima: 46 m
Massima profondità di immersione: 12 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Temperatura del liquido supportata min. e max.: da +0°C a +35°C
Diametro massimo della pompa: 150 mm
Diametro bocca di mandata: 1” (fornito di serie con un raccordoriduttore
a quattro sezioni)
Numero massimo di avviamenti: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Materiale di costruzione girante/i: tecnopolimero
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: non disponibile
Cavo di alimentazione (m) e spina: 15 m H07RNF con spina
Tipo di installazione possibile: fissa o portatile solo verticale
Versioni speciali disponibili a richiesta: cavi di lunghezza diversa,
spine diverse

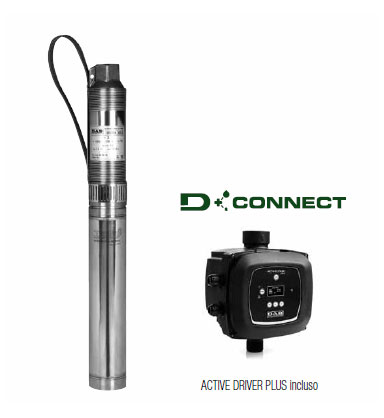

MICRA HS

DATI TECNICI
Portata minima e massima: da 1 m3/h a 5 m3/h
Prevalenza massima: 150 m
Massima profondità di immersione: 150 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Massima quantità di sabbia: 50g/m3
Temperatura del liquido supportata min. e max.: da +0°C a +35°C
Diametro massimo della pompa: 74 mm
Diametro bocca di mandata: 1”
Numero massimo di avviamenti: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Materiale di costruzione girante/i: tecnopolimero
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: non fornibile
Cavo di alimentazione (m) e spina: 1,4 m rimovibile (disponibile come
accessori cavi schermati di lunghezza 30, 60, 90 m)
Tipo di installazione possibile: in posizione verticale. Se installata in
orizzontale è necessario assicurare un minimo di carico sul gruppo reggispinta

MICRA

DATI TECNICI
Portata minima e massima: da 0,3 m3/h a 2,7 m3/h
Prevalenza massima: 90 m
Massima profondità di immersione: 150 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Massima quantità di sabbia: 40g/m3
Temperatura del liquido supportata min. e max.: da +0°C a +35°C
Diametro massimo della pompa: 74 mm
Diametro bocca di mandata: 1”
Numero massimo di avviamenti: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Materiale di costruzione girante/i: tecnopolimero
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: micra 50: 1 m
micra 75: 1,2 m
micra 100: 1,4 m
Tipo di installazione possibile: in posizione verticale. Se installata in
orizzontale è necessario assicurare un minimo di carico sul gruppo reggispinta
Versioni speciali disponibili a richiesta: frequenze e tensioni diverse

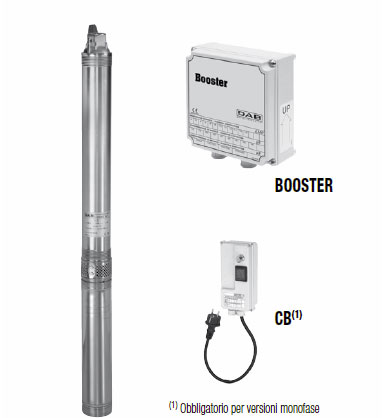

S4

DATI TECNICI
Portata minima e massima: fino a 21,6 m3/h
Prevalenza massima: 427 m
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive, non
viscoso, non aggressivo, non cristallizzato e chimicamente neutro
Diametro massimo della pompa: 99 mm
Massima quantità di sabbia: 150 g/m3
Diametro bocca di mandata: S4-1, S4-2, S4-3, S4-4, S4-6: 1” 1/4
S4-8, S4-12, S4-16: 2”
Materiale di costruzione giranti: tecnopolimero
Campo di temperatura del liquido: da 0°C a +40°C
Massima profondità di immersione: 4GG: 300 m
4OL: 250 m
Numero massimo di avviamenti: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Alimentazione Monofase: 1×230 V 50 Hz
Alimentazione Trifase: 3×230 V 50 Hz
3×400 V 50 Hz
Versioni disponibili come standard: Solo corpo pompa
-Corpo pompa con motore ad olio
-Corpo pompa con motore ad acqua
-Kit composto da pompa e motore, cavo di alimentazione di diversa lunghezza,
corda di sicurezza in nylon e control box.
Tipo di installazione possibile: fissa in posizione verticale. In caso di
installazione orizzontale si consiglia una camicia di raffreddamento
Versioni speciali disponibili a richiesta: tensioni diverse, lunghezze cavo
diverse, versioni con motori 4GX e 4TW
Certificazioni: Certificate ACS, certificazioni WRAS e DM174 in corso di
approvazione

SS6

DATI TECNICI
Portata minima e massima: fino a 75 m3/h
Prevalenza massima: 670 m
Massima profondità di immersione: valore dipendete dal motore
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro.
Versione n acciaio inossidabile AISI 316 adatta anche a soluzioni aggressive
e/o acqua salata.
Massima quantità di sabbia: 50 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a + 50°C
(in base al tipo di motore installato)
Diametro massimo della pompa: 132 mm (167 mm versioni ad alto
numero di giranti)
Diametro bocca di mandata: SS6A e SS6B: 2 1/2“
SS6C: 3“
SS6D, SS6E: 4“
Numero massimo di avviamenti: valore dipendete dal motore
Grado di protezione del motore: IP 68
Classe di isolamento del motore: valore dipendete dal motore
Materiale di costruzione girante/i: acciaio inossidabile AISI 304 stampato
Alimentazione Monofase: 230 V 50 Hz fino a 10 HP (in versione 4
pollici)
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: valore dipendete dal motore (tutti
senza spina)
Tipo di installazione possibile: fissa in posizione verticale. Installazione
orizzontale ammessa rimuovendo la valvola di non ritorno e installando
una camicia di raffreddamento (verificare l‘applicabilità del motore all‘uso
in orizzontale nella sezione dedicata)
Versioni speciali disponibili a richiesta Costruzione in acciaio inossidabile
AISI 316 stampato (giranti e corpo pompa) per applicazioni in acqua
aggressiva, bocche di mandata con standard NPT

SS7

DATI TECNICI
Portata minima e massima: fino a 110 m3/h
Prevalenza massima: 423 m
Massima profondità di immersione: valore dipendete dal motore
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive, non
viscoso, non aggressivo, non cristallizzato e chimicamente neutro. Versione
n acciaio inossidabile AISI 316 adatta anche a soluzioni aggressive e/o
acqua salata.
Massima quantità di sabbia: 50 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a + 50°C
(in base al tipo di motore installato)
Diametro massimo della pompa: 172 mm
Diametro bocca di mandata: 5“
Numero massimo di avviamenti: valore dipendete dal motore
Grado di protezione del motore: IP 68
Classe di isolamento del motore: valore dipendete dal motore
Materiale di costruzione girante/i: acciaio inossidabile AISI 304 stampato
Alimentazione Monofase: non disponibile
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: valore dipendete dal motore (tutti
senza spina)
Tipo di installazione possibile: fissa in posizione verticale. Installazione
orizzontale ammessa rimuovendo la valvola di non ritorno e installando una
camicia di raffreddamento (verificare l‘applicabilità del motore all‘uso in
orizzontale nella sezione dedicata)
Versioni speciali disponibili a richiesta: costruzione in acciaio inossidabile
AISI 316 stampato (giranti e corpo pompa) per applicazioni in acqua
aggressiva, bocche di mandata con standard NPT

SS8

DATI TECNICI
Portata minima e massima: fino a 210 m3/h
Prevalenza massima: 555 m
Massima profondità di immersione: valore dipendete dal motore
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive, non
viscoso, non aggressivo, non cristallizzato e chimicamente neutro. Versione
n acciaio inossidabile AISI 316 adatta anche a soluzioni aggressive e/o
acqua salata.
Massima quantità di sabbia: 50 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a + 50°C
(in base al tipo di motore installato)
Diametro massimo della pompa: 226 mm
Diametro bocca di mandata: 6“
Numero massimo di avviamenti: valore dipendete dal motore
Grado di protezione del motore: IP 68
Classe di isolamento del motore: valore dipendete dal motore
Materiale di costruzione girante/i: acciaio inossidabile AISI 304 stampato
Alimentazione Monofase: non disponibile
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: valore dipendete dal motore (tutti
senza spina)
Tipo di installazione possibile: fissa in posizione verticale. Installazione
orizzontale ammessa rimuovendo la valvola di non ritorno e installando una
camicia di raffreddamento (verificare l‘applicabilità del motore all‘uso in
orizzontale nella sezione dedicata)
Versioni speciali disponibili a richiesta: costruzione in acciaio inossidabile
AISI 316 stampato (giranti e corpo pompa) per applicazioni in acqua
aggressiva, bocche di mandata con standard NPT

SS10A

DATI TECNICI
Portata minima e massima: fino a 290 m3/h
Prevalenza massima: 385 m
Massima profondità di immersione: valore dipendete dal motore
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive, non
viscoso, non aggressivo, non cristallizzato e chimicamente neutro. Versione
n acciaio inossidabile AISI 316 adatta anche a soluzioni aggressive e/o
acqua salata.
Massima quantità di sabbia: 50 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a + 50°C
(in base al tipo di motore installato)
Diametro massimo della pompa: 247 mm
Diametro bocca di mandata: 6“
Numero massimo di avviamenti: valore dipendete dal motore
Grado di protezione del motore: IP 68
Classe di isolamento del motore: valore dipendete dal motore
Materiale di costruzione girante/i: acciaio inossidabile AISI 304 stampato
Alimentazione Monofase: non disponibile
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: valore dipendete dal motore (tutti
senza spina)
Tipo di installazione possibile: fissa in posizione verticale. Installazione
orizzontale ammessa rimuovendo la valvola di non ritorno e installando una
camicia di raffreddamento (verificare l‘applicabilità del motore all‘uso in
orizzontale nella sezione dedicata)
Versioni speciali disponibili a richiesta: costruzione in acciaio inossidabile
AISI 316 stampato (giranti e corpo pompa) per applicazioni in acqua
aggressiva, bocche di mandata con standard NPT

SMC6

DATI TECNICI
Portata minima e massima: fino a 84 m3/h
Prevalenza massima: 452 m
Massima profondità di immersione: valore dipendete dal motore
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro.
Massima quantità di sabbia: 40 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a + 30°C
Diametro massimo della pompa: 153 mm
Diametro bocca di mandata: 2“ 1/2
Numero massimo di avviamenti: valore dipendete dal motore
Grado di protezione del motore: IP 68
Classe di isolamento del motore: valore dipendete dal motore
Materiale di costruzione girante/i: acciaio inossidabile AISI 304
microfuso
Alimentazione Monofase: non disponibile
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: valore dipendete dal motore (tutti
senza spina)
Tipo di installazione possibile: fissa in posizione verticale. Installazione
orizzontale ammessa rimuovendo la valvola di non ritorno e installando
una camicia di raffreddamento (verificare l‘applicabilità del motore all‘uso
in orizzontale nella sezione dedicata)

SMC8 – SMN8

DATI TECNICI
Portata minima e massima: fino a 192 m3/h
Prevalenza massima: 488 m
Massima profondità di immersione: valore dipendete dal motore
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro.
Massima quantità di sabbia: 40 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a + 30°C
Diametro massimo della pompa: 202 mm
Diametro bocca di mandata: 5“
Numero massimo di avviamenti: valore dipendete dal motore
Grado di protezione del motore: IP 68
Classe di isolamento del motore: valore dipendete dal motore
Materiale di costruzione girante/i: SMC8 60, SMC8 85: ghisa trattata
con processo di cataforesi
SMC8 110, SMC8 135: acciaio inossidabile AISI 304 microfuso
SMN8: acciaio inossidabile AISI 316 microfuso
Alimentazione Monofase: non disponibile
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: valore dipendete dal motore (tutti
senza spina)
Tipo di installazione possibile: fissa in posizione verticale. Installazione
orizzontale ammessa rimuovendo la valvola di non ritorno e installando
una camicia di raffreddamento (verificare l‘applicabilità del motore all‘uso
in orizzontale nella sezione dedicata)

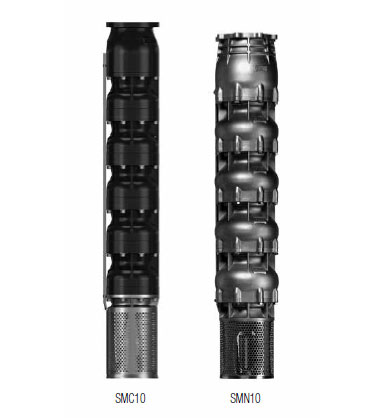

SMC10 – SMN10

DATI TECNICI
Portata minima e massima: fino a 400 m3/h
Prevalenza massima: 453 m
Massima profondità di immersione: valore dipendete dal motore
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro.
Massima quantità di sabbia: 40 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a + 30°C
Diametro massimo della pompa: 249 mm
Diametro bocca di mandata: 6“
Numero massimo di avviamenti: valore dipendete dal motore
Grado di protezione del motore: IP 68
Classe di isolamento del motore: valore dipendete dal motore
Materiale di costruzione girante/i: SMC10: acciaio inossidabile AISI
304 microfuso
SMN10: acciaio inossidabile AISI 316 microfuso
Alimentazione Monofase: non disponibile
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: valore dipendete dal motore (tutti
senza spina)
Tipo di installazione possibile: fissa in posizione verticale. Installazione
orizzontale ammessa rimuovendo la valvola di non ritorno e installando
una camicia di raffreddamento (verificare l‘applicabilità del motore all‘uso
in orizzontale nella sezione dedicata)

SMC12 – SMN12

DATI TECNICI
Portata minima e massima: fino a 540 m3/h
Prevalenza massima: 320 m
Massima profondità di immersione: valore dipendete dal motore
Tipo di liquido pompato: pulito, libero da sostanze solide o abrasive,
non viscoso, non aggressivo, non cristallizzato e chimicamente neutro.
Massima quantità di sabbia: 40 g/m3
Temperatura del liquido supportata min. e max.: da +0°C a + 30°C
Diametro massimo della pompa: 298 mm
Diametro bocca di mandata: 7“
Numero massimo di avviamenti: valore dipendete dal motore
Grado di protezione del motore: IP 68
Classe di isolamento del motore: valore dipendete dal motore
Materiale di costruzione girante/i: SMC12: acciaio inossidabile AISI
304 microfuso
SMN12: acciaio inossidabile AISI 316 microfuso
Alimentazione Monofase: Non disponibile
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Cavo di alimentazione (m) e spina: valore dipendete dal motore (tutti
senza spina)
Tipo di installazione possibile: fissa in posizione verticale. Installazione
orizzontale ammessa rimuovendo la valvola di non ritorno e installando
una camicia di raffreddamento (verificare l‘applicabilità del motore all‘uso
in orizzontale nella sezione dedicata)

4GG – 4GX

DATI TECNICI
Massima profondità di immersione: 300 m
Flangiatura di serie: NEMA 4”
Numero massimo di avviamenti l’ora: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Velocità flusso di raffreddamento: min. 0,3 m/s a +35 °C
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 1,7 m per potenza fino a 3 HP
2,7 m per potenza fino a 7,5 HP
3,5 m per potenza 10 HP
Tipo di installazione possibile: Verticale o orizzontale
Versioni speciali disponibili a richiesta: Tensioni e lunghezza cavi
diversa
Certificazioni cavo: WRAS, ACS, KTW

4TW

DATI TECNICI
Massima profondità di esercizio: 300 m
Flangiatura di serie: NEMA 4”
Numero massimo di avviamenti l’ora: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Velocità flusso di raffreddamento: min. 0,3 m/s a 35°C
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: Non disponibile
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 1,7 m per potenza fino a 3 HP
2,7 m per potenza fino a 7,5 HP
3,5 m per potenza 10 HP
Tipo di installazione possibile: Verticale o orizzontale
Versioni speciali disponibili a richiesta: Lunghezza del cavo diversa
Certificazioni cavo: WRAS, ACS, KTW

4OL

DATI TECNICI
Massima profondità di esercizio: 250 m
Flangiatura di serie: NEMA 4”
Numero massimo di avviamenti l’ora: 20/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Velocità flusso di raffreddamento: min. 0,3 m/s a 35°C
Alimentazione Monofase: 230 V 50 Hz
Alimentazione Trifase: 3×230 V 50 Hz / 3x400V 50 Hz
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 1,7 m per potenza fino a 3 HP
2,7 m per potenza fino a 7,5 HP
3,5 m per potenza 10 HP
Tipo di installazione possibile: Verticale o orizzontale
Versioni speciali disponibili a richiesta: Tensioni e lunghezza dei cavi
diverse
Certificazioni cavo: WRAS, ACS, KTW

6GF – 6GX

DATI TECNICI
Massima profondità di esercizio: 300 m
Flangiatura di serie: NEMA 6”
Numero massimo di avviamenti l’ora: 25/h
Grado di protezione del motore: IP 68
Classe di isolamento del motore: F
Velocità flusso di raffreddamento: min. 0,3 m/s a 35°C
Alimentazione Monofase: 230V 50 Hz
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz / 3x500V 50 Hz
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 4 m
Tipo di installazione possibile: Verticale o orizzontale fino a 50 HP
Versioni speciali disponibili a richiesta: Per la versione ad avviamento
diretto predisposizione per la sonda di temperatura PT100 o PTC, tensione
e cavi di alimentazione di lunghezza diversa, tenuta meccanica SiC/SiC di
serie per 6GX, su richiesta per 6GF.

TR6

DATI TECNICI
Massima profondità di esercizio: 300 m
Flangiatura di serie: NEMA 6”
Numero massimo di avviamenti l’ora: 15/h
Grado di protezione del motore: IP 68
Velocità flusso di raffreddamento: 0,5 m/s temperatura fino a +35°C
con avvolgimento PCV o fino a +50°C con avvolgimento PE2+PA
Alimentazione Monofase: Non disponibile
Alimentazione Trifase: 3×230 V 50 Hz / 3×400 V 50 Hz / 3x500V 50 Hz
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 5 m fino a 35 HP
8 m fino a 60 HP
Tipo di installazione possibile: Verticale / orizzontale fino a 50 HP
Versioni speciali disponibili a richiesta: Tensione e cavi di alimentazione
di lunghezza diversa, tenuta meccanica SiC/SiC, per la sola versione ad avviamento
diretto predisposizione per la sonda di temperatura PT100 o PTC

TR8

DATI TECNICI
Massima profondità di esercizio: 300 m
Flangiatura di serie: NEMA 8”
Numero massimo di avviamenti l’ora: 10/h
Grado di protezione del motore: IP 68
Velocità flusso di raffreddamento: 0,5 m/s temperatura fino a +30°C
con avvolgimento PCV o fino a +45°C con avvolgimento PE2+PA
Alimentazione Monofase: Non disponibile
Alimentazione Trifase: 3×400 V 50 Hz / 3x500V 50 Hz
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 8 m
Tipo di installazione possibile: Verticale / orizzontale fino a 125 HP
Versioni speciali disponibili a richiesta: Tensione e cavi di alimentazione
di lunghezza diversa; versione 4 poli, per la sola versione ad avviamento diretto
predisposizione per la sonda di temperatura PT100 o PTC

TR10

DATI TECNICI
Massima profondità di esercizio: 300 m
Flangiatura di serie: 10”
Numero massimo di avviamenti l’ora: 8/h
Grado di protezione del motore: IP 68
Velocità flusso di raffreddamento: 0,5 m/s temperatura fino a +30°C
con avvolgimento PVC o fino a +45°C con avvolgimento PE2+PA
Alimentazione Monofase: Non disponibile
Alimentazione Trifase: 3×400 V 50 Hz / 3x500V 50 Hz
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 8 m
Tipo di installazione possibile: Verticale / orizzontale fino a 230 HP
Versioni speciali disponibili a richiesta: Tensione e cavi di alimentazione
di lunghezza diversa; versione 4 poli, per la sola versione ad avviamento diretto
predisposizione per la sonda di temperatura PT100 o PTC

TR12

DATI TECNICI
Massima profondità di esercizio: 300 m
Flangiatura di serie: 12”
Numero massimo di avviamenti l’ora: 5/h
Grado di protezione del motore: IP 68
Velocità flusso di raffreddamento: 0,5 m/s temperatura fino a +30°C
con avvolgimento PVC o fino a +45°C con avvolgimento PE2+PA
Alimentazione Monofase: Non disponibile
Alimentazione Trifase: 3×400 V 50 Hz / 3x500V 50 Hz
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 8 m
Tipo di installazione possibile: Verticale / orizzontale fino a 260 HP
Versioni speciali disponibili a richiesta: Tensione e cavi di alimentazione
di lunghezza diversa; versione 4 poli, per la sola versione ad avviamento diretto
predisposizione per la sonda di temperatura PT100 o PTC

TR14

DATI TECNICI
Massima profondità di esercizio: 300 m
Flangiatura di serie: 14”
Numero massimo di avviamenti l’ora: 3/h con avvolgimento in PVC,
5/h con avvolgimento in PE2+PA
Grado di protezione del motore: IP 68
Velocità flusso di raffreddamento: 0,5 m/s temperatura fino a +30°C
con avvolgimento PVC o fino a +45°C con avvolgimento PE2+PA
Alimentazione Monofase: Non disponibile
Alimentazione Trifase: 3×400 V 50 Hz / 3x500V 50 Hz
Tolleranza alimentazione: +6% / -10%
Cavo di alimentazione: 8 m
Tipo di installazione possibile: Verticale / orizzontale fino a 350 HP
Versioni speciali disponibili a richiesta: Tensione e cavi di alimentazione
di lunghezza diversa; versione 4 poli, per la sola versione ad avviamento diretto
predisposizione per la sonda di temperatura PT100 o PTC
